N-CPTR transportni trak / transporter

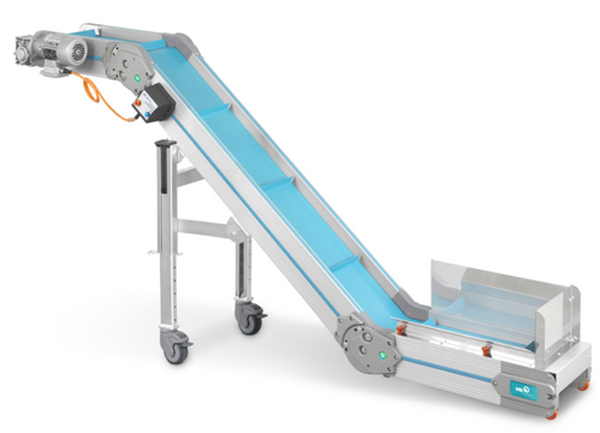

Transportni trak Z oblike
Trak z spodnjim ravnim delom, nastavljivim naklonskim delom in zgornjim ravnim delom.

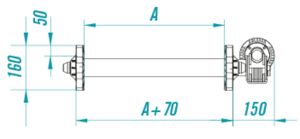

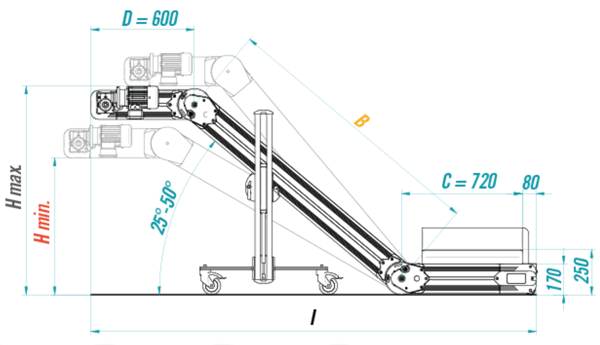

Dimenzije
Mod |
A [mm] |
B [mm] |
H min(25°) [mm] |
H max(50°) [mm] |
I(40°)[mm] |
N-CPTR0 |
140 |
1500 |
600 |
1100 |
2500 |
N-CPTR1 |
240 |
1500 |
600 |
1100 |
2500 |
N-CPTR2 |
340 |
1800 |
700 |
1350 |
2750 |
N-CPTR3 |
440 |
2000 |
800 |
1500 |
2900 |
N-CPTR4 |
540 |
2000 |
800 |
1500 |
2900 |
Moč motorja: 0,12kW. S polžno redukcijsko enoto, hermetično zaprto v oljni kopeli s trajnim mazanjem.
Hitrost: standardno 3,5 m/min , druge hitrosti na voljo.
Napetost: 3 fazno, 400V/50Hz (z Mono skill krmilnikom možen tudi priklop na 1 fazno 230V/50Hz)
Motor standardno na desni stranu na koncu v smeri gibanja.
Standardno MB Switch DUO z dvojnim stikalom za vklop/izklop traku in ločevalnika, Stikalo meri tok motorja in prekine delovanje, če tok motorja zaradi ovire naraste.
Transportni trak narejen iz večslojnega narebričenega poliuretana (PU), barva Pantone 320 (za medical aplikacije na voljo tudi v beli barvi).
Gladek trak z letvicami višine 35mm in razmakom med njimi 400mm.
Temperature: -10 do +90°C.
Opcije

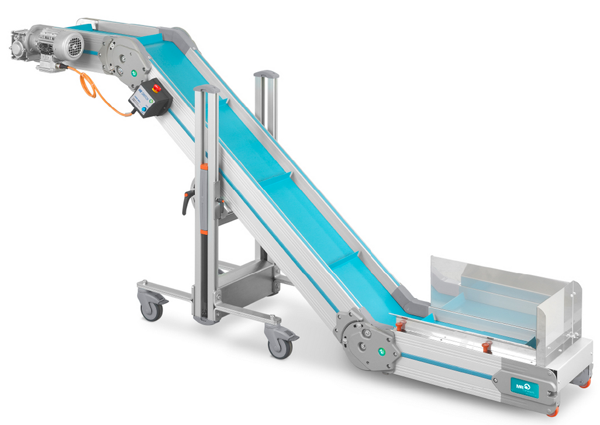

Enostavnejše Easy line podnožje z nižjo ceno:
Možnost krmiljenja gibanja preko zunanjega prosto potencialnega signala.
Možnost prilagoditve dimenzij transporterja vašemu stroju, do dimenzije B+C+D = 6000mm.
Pokličite nas za izmero!

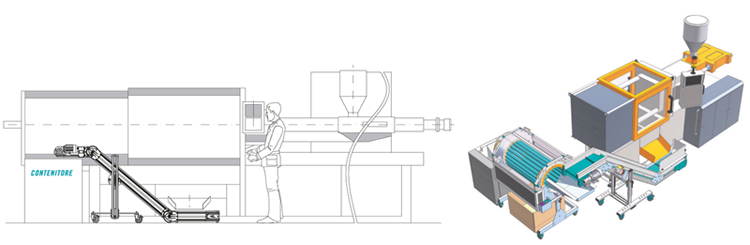

Primer uporabe
