N-TR transportni trak / transporter

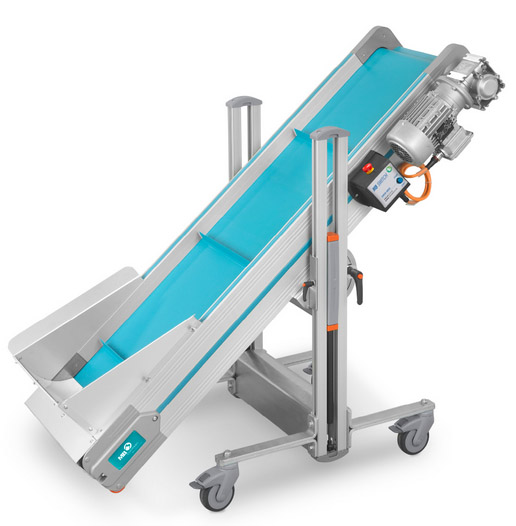

Naklonski transportni trak
Transporter z naklonskim delom, ter vstopnim lijakom.

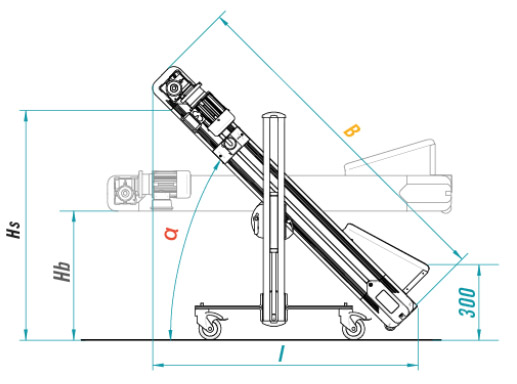

Dimenzije
Mod |
A [mm] |
B [mm] |
A (°) |
Hb [mm] |
Hs[mm] |
N-TR 3/15 |
340 |
1500 |
0-45 |
550 |
900 |
N-TR 3/20 |
340 |
2000 |
0-40 |
550 |
1100 |
N-TR 3/25 |
340 |
2500 |
0-35 |
550 |
1250 |
N-TR 4/15 |
440 |
1500 |
0-45 |
550 |
900 |
N-TR 4/20 |
440 |
2000 |
0-40 |
550 |
1100 |
N-TR 4/25 |
440 |
2500 |
0-35 |
550 |
1250 |
N-TR 5/20 |
540 |
2000 |
0-40 |
550 |
1100 |
N-TR 5/25 |
540 |
2500 |
0-35 |
550 |
1250 |
N-TR 5/30 |
540 |
3000 |
0-30 |
550 |
1350 |
Moč motorja: 0,12kW. S polžno redukcijsko enoto, hermetično zaprto v oljni kopeli s trajnim mazanjem.
Hitrost: standardno 4,5 m/min , druge hitrosti na voljo.
Napetost: 3 fazno, 400V/50Hz (z Mono skill krmilnikom možen tudi priklop na 1 fazno 230V/50Hz)
Motor standardno na desni stranu na koncu v smeri gibanja.
Standardno MB Switch za vklop/izklop traku, Stikalo meri tok motorja in prekine delovanje, če tok motorja zraste preko meje zaradi ovire.
Transportni trak narejen iz večslojnega gladkega poliuretana (PU), barva Pantone 320 (za medical aplikacije na voljo tudi v beli barvi).
Gladek trak z letvicami višine 30mm in razmakom med njimi 400mm.
Vstopni inox lijak standardno.
Možnost krmiljenja gibanja preko zunanjega prosto potencialnega signala.
Temperature: -10 do +90°C.
Opcije
Detektor kovin: Trak ima lahko vgrajen ploščni ali tunelni detektor kovin.
Opcijsko je na voljo Inox izstopna drča z nastavjivim naklonom:
Večji transporterji po meri
Za večje transporterje je na voljo dvojno, ločeno podnožje, spredaj in zadaj:
