TP transportni trakovi s kovinskimi lamelami
Trakovi s kovinskimi lamelami so namenjeni za tlačni liv izdelkov v livarnah, za kovinsko predelovalno industrijo - kjer se kosi režejo, izsekujejo ter se izdelki in odpadni odrezani izdelki transportirajo v ustrezne zabojnike. Uporabni so tudi povsod, kjer imajo izdelki ostre robove, višje temperature, ter imajo izdelki na povšrini olje oz. emulzijo.

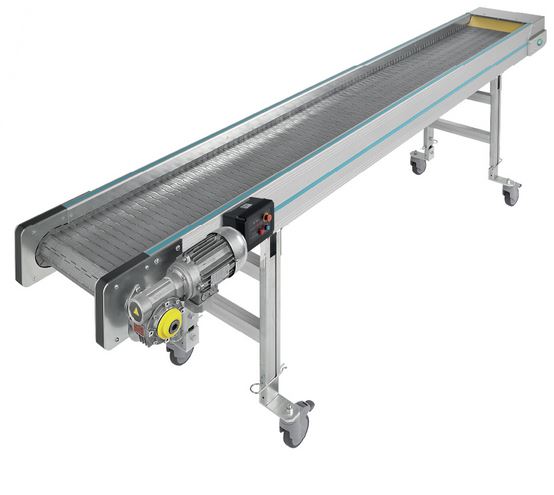

PA TM - Ravni transportni trak s kovinsko tekalno površino
Za transport vročih izdelkov do 200°C ali ostrih izdelkov ali izdelkov z več olja na površini.
- Konstrukcija iz anodiziranega aluminija, s stranskimi robovi višine 60mm. Znotraj zaščitena proti obrabi.
- Kovinski trak iz kovinskih lamel. Na voljo so 4 vrste lamel:
- Uporabna širina transportnega traku od 150mm do 750mm.
- Dolžina do 5m, višina od min 300 do maks 2000mm.
- Standardna hitrost 5,5m/min. Možnost izbire druge hitrosti ali krmiljenja s frekvenčnim regulatorjem.

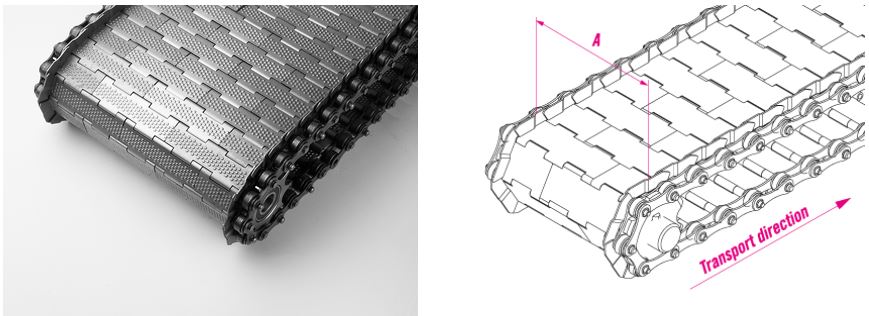

- Stranski robovi kovinskih lamel se ob vrtenju okrog valja prekrijejo, tako da izdelki ne morejo priti med lamele in jih poškodovati:

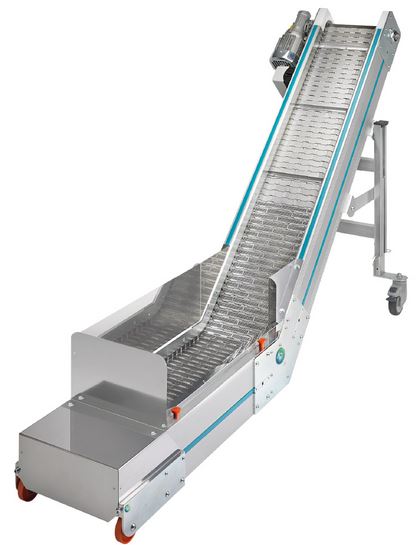

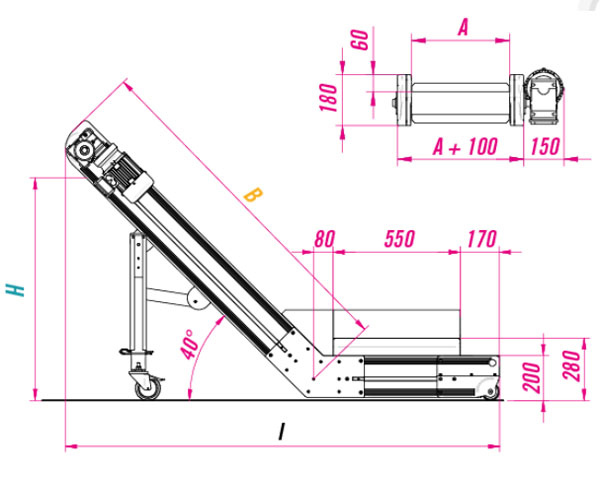

CP TM - Kovinski lamelni transportni trak L oblike
- Konstrukcija iz anodiziranega aluminija, s stranskimi robovi višine 60mm.
- Standardne letvice na 400mm, višine 20 ali 30mm.
- 4 tipi kovinskih lamel:
- Toplotna odpornost do 200°C
- Standardna hitrost 5,5m/min. Možnost izbire druge hitrosti ali krmiljenja s frekvenčnim regulatorjem.
- Stranski robovi lamel se ob vrtenju okrog valja prekrijejo, tako da izdelki ne morejo priti med lamele in jih poškodovati.
Mod |
A [mm] |
B [mm] |
H (40°) [mm] |
I(40°) [mm] |
CP-TM 0 |
150 |
1500 |
850 |
2000 |
CP-TM 1 |
250 |
1500 |
850 |
2000 |
CP-TM 2 |
350 |
1800 |
1050 |
2200 |
CP-TM 3 |
450 |
2000 |
1150 |
2350 |
CP-TM 4 |
550 |
2000 |
1150 |
2350 |
Transportne trakove je dimenzijsko možno prilagoditi željam kupca!

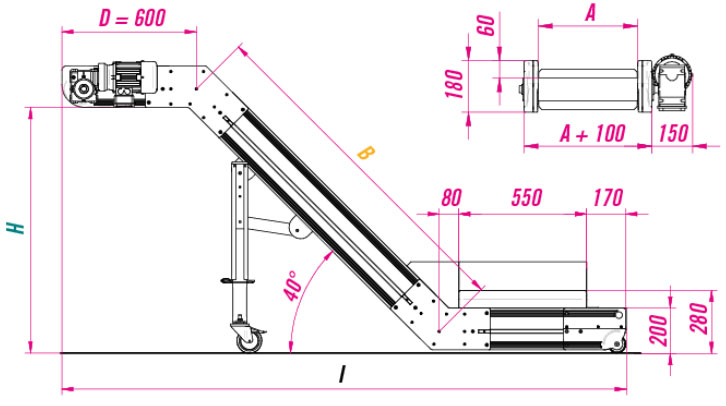

CPT TP - Kovinski lamelni transportni trak Z oblike
- Konstrukcija iz anodiziranega aluminija, s stranskimi robovi višine 60mm.
- Standardne letvice na 400mm, višine 20 ali 30mm. 4 vrste lamel:
- Temperaturno odporno do 200°C.
- Standardna hitrost 5,5m/min. Možnost izbire druge hitrosti ali krmiljenja s frekvenčnim regulatorjem.
- Stranski robovi lamel se ob vrtenju okrog valja prekrijejo, tako da izdelki ne morejo priti med lamele in jih poškodovati.
Mod |
A [mm] |
B [mm] |
H (40°) [mm] |
I(40°) [mm] |
CPT-TM 0 |
150 |
1500 |
950 |
2550 |
CPT-TM 1 |
250 |
1500 |
950 |
2550 |
CPT-TM 2 |
350 |
1800 |
1150 |
2800 |
CPT-TM 3 |
450 |
2000 |
1250 |
3000 |
CPT-TM 4 |
550 |
2000 |
1250 |
3000 |
Transportne trakove je dimenzijsko možno prilagoditi željam kupca!
Primeri uporabe

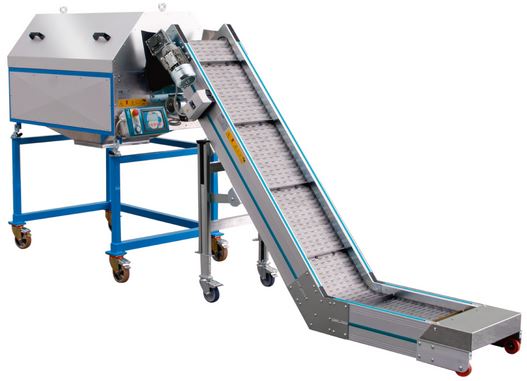

Trakovi pod strojem za izdelavo kovinskih izdelkov ali ulitkov:

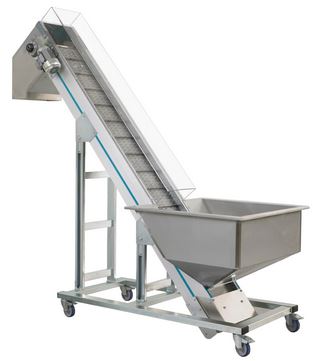

Dvižni kovinski transportni trak:

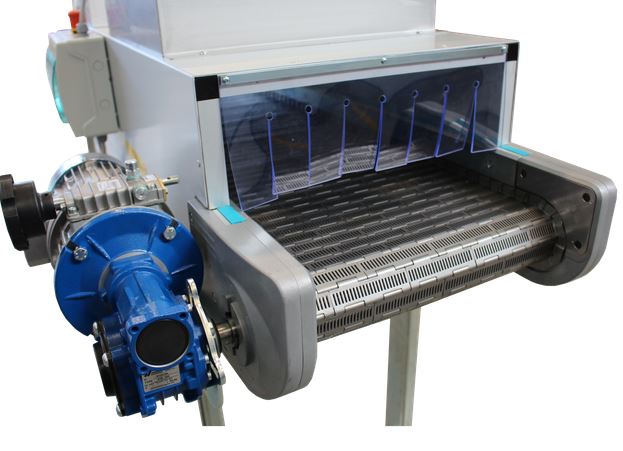

Trak za hlajenje izdelkov z vgrajenimi ventilatorji nad trakom:
