JSW - Japan Steel Works
Manjši polno električni stroji za injekcijsko stiskanje plastičnih mas
od 30 do 180 ton zapiralne sile

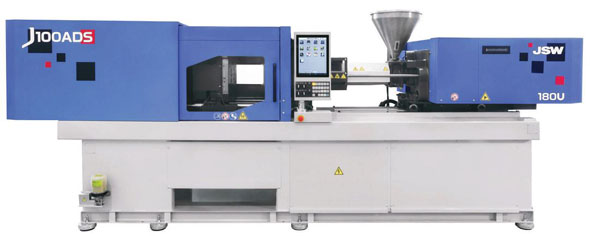

J-ADS serija manjših strojev
Polno električno servo gnani stroji za brizganje od 30 do 180 ton zapiralne sile
Stroji so izdelani na podlagi koncepta "Prinašamo vam največjo zmogljivost", kar prinaša močnejšo zasnovo stroja za dolgo življenjsko dobo ter natančnejše in bolj stabilno brizganje.
Narejen je novi krmilnik, ki temelji na ergonomiji in je izjemno enostaven za uporabo. Uporablja napredno inteligenco za izpolnjevanje raznolikih potreb uporabnika pri brizganju in prispeva k večji produktivnosti.
Velikosti in specifikacije
| Tip stroja | Zapiralna sila [ton] |
Razmak med vodili [mm] |
Brizgalne enote |
premer polža [mm] |
volumen brizga [cm3] |
|---|---|---|---|---|---|
| J30 ADS | 30 | 310x310 | 15U | 16-18-20 | 12-15-18 |
| 30U | 20-22-25 | 25-30-39 | |||
| J50 ADS | 50 | 360x360 | 15U | 16-18-20 | 12-15-18 |
| 30U | 20-22-25 | 25-30-39 | |||
| 60U | 25-28-32 | 49-62-80 | |||
| J80 ADS | 80 | 410x410 | 30U | 20-22-25 | 25-30-39 |
| 60U | 25-28-32 | 49-62-80 | |||
| 110U | 25-28-32-35-40 | 49-62-97-115-151 | |||
| J100 ADS | 100 | 460x460 | 60U | 25-28-32 | 49-62-80 |
| 110U | 25-28-32-35-40 | 49-62-97-115-151 | |||
| 180U | 35-40-45 | 135-176-223 | |||
| J130 ADS | 130 | 530x510 | 60U | 25-28-32 | 49-62-80 |
| 110U | 25-28-32-35-40 | 49-62-97-115-151 | |||
| 180U | 35-40-45 | 135-176-223 | |||
| J180 ADS | 180 | 590x560 | 110U | 25-28-32-35-40 | 49-62-97-115-151 |
| 180U | 35-40-45 | 135-176-223 | |||
| 300U | 40-46-51 | 226-299-368 |
Brizgalne enote so v različicah:
STANDARD: vbrizgovalne hitrosti 350mm/s;
HIGH SPEED: vbrizgovalne hitrosti 500mm/s;
HIGH PACK: vbrizgovalne hitrosti 250mm/s, ter zmožnost zelo dolgega držanja naknadnega tlaka.
Osnovna oprema strojev:
- Transformator za Evropsko napetost 400V/50Hz 3PH+N
- Bimetalni cilinder N2000 F
- Termična izolacija grelcev
- Polž LSP2 (obrabno in korozijsko odporen)
- Vmesnik za robota Euromap 67
- Set rezervnih delov
- Uporabniški priročnik v angleščini
Natančni podatkovni listi so na voljo, prosim pokličite nas oz. nam pišite!
Tehnične prednosti
Zrela, tisočkrat preskušena tehnologija električnih pogonov.
Robustna in zanesljiva konstrukcija zapiralnega sistema ter orodnih plošč za visoko natančnost, ponovljivost in dolgotrajno delovanje.
Visoka natačnost varovanja orodja.

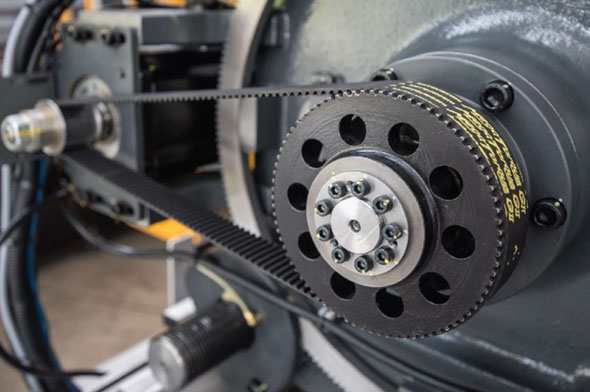

Zelo natančni pogonski sistemi z brezkrtačnimi motorji in absolutnimi enkoderji:
Premična orodna plošča je podprta z natančnimi vodili v obliki prizme. Vodila so brez mazanja:

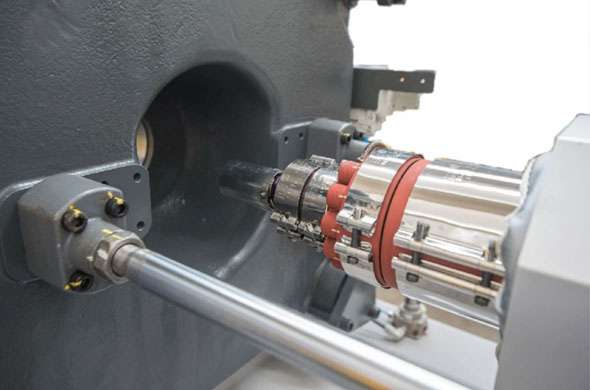

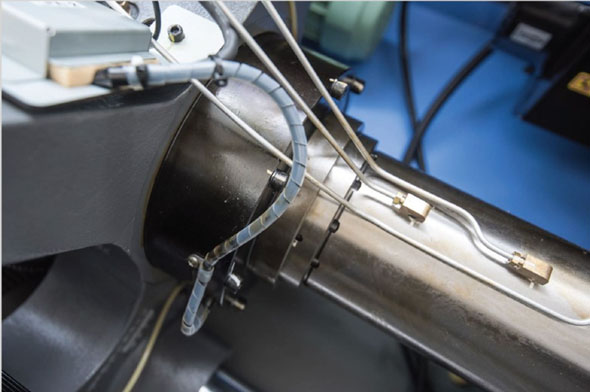

Standardna oprema: bimetalni cilinder N2000F, protiobrabni polž LSP2, ter izolacija cilindra:
Brizgalna enota z merilno utežno celico za natančno krmiljenje vbrizgavanja:

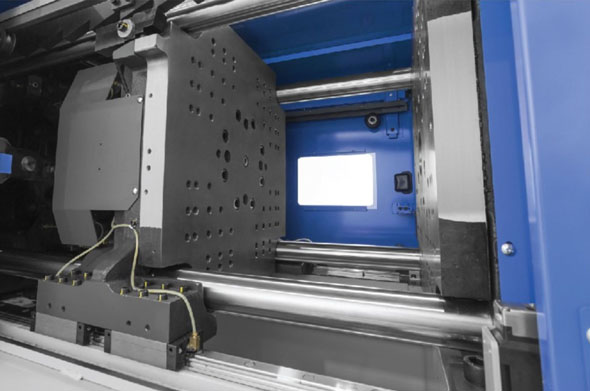

Velike orodne plošče s sistemom "Flat Press Platen" za enakomerno razporeditev zapiralne sile. Izboljša dimenzijsko natančnost brizganega izdelka, ter zmanjša potrebo po vzdrževanju in nastavljanju orodja.
Izvrtine za vijake so izdelane glede na Euromap standard.

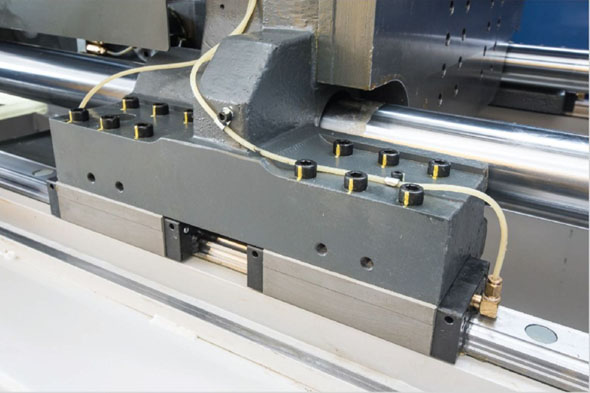

Stabilna premična orodna plošča je vodena po linearnih vodilih:
Serija J-ADS je naslednja generacija kompaktnih in srednje velikih strojev za brizganje iz JSW
in je ena izmed vodilnih znamk v industriji strojev za brizganje. Do sedaj v Evropi ni bila znana, kar se spreminja z nedavnim odprtjem JSW Plastics Machinery Europe.
J-ADS napredna serija strojev ponuja še večjo zmogljivost pri visokih hitrostih in povečano natančnost, kar omogoča servo krmilno vezje z visoko hitrostjo.
Novi SYSCOM5000i krmilnik je na osnovi sistema Android, zato omogoča omogoča napredne gibe listanja po straneh, povečevanja, pomanjševanja,
podobno kot na mobilnikih.

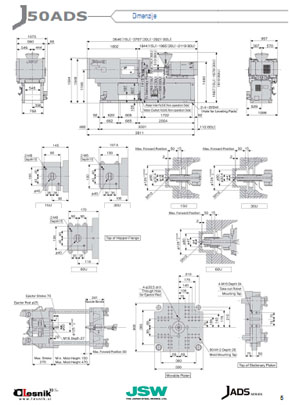

Podatkovni listi v slovenščini:
Na zgornji povezavi si lahko prenesete PDF s podatki o JSW električnih strojih.

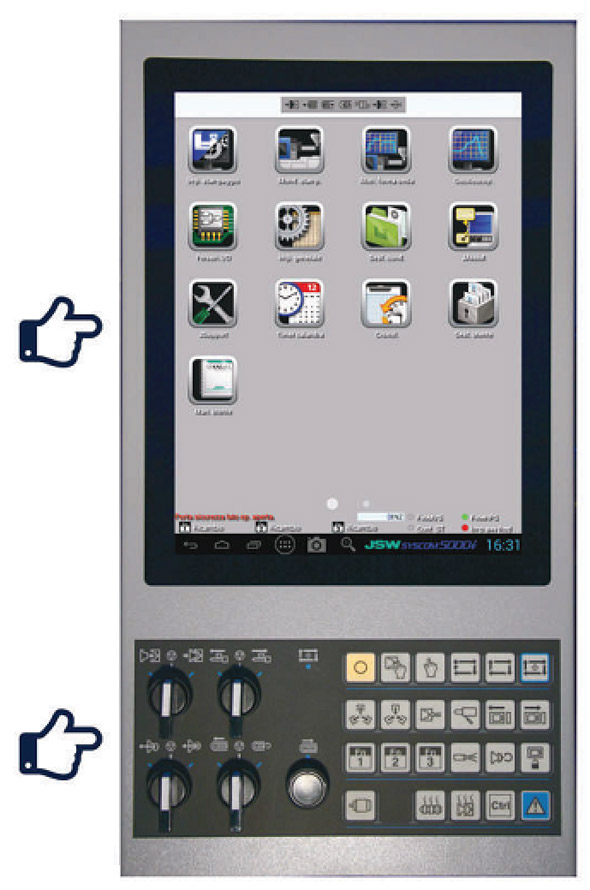

Krmilnik
Krmilnik SYSCOM5000i postavlja nove standarde na področju krmilnikov za stroje za injekcijsko stiskanje, saj deluje na osnovi operacijskega sistema Android. Grafični vmesnik omogoča znano funkcionalnost iz pametnih telefonov, kot npr drsno menjavanje strani, funkcija povečave na strani, ustvarjanje posnetkov zaslona...
Omogoča multitouch krmiljenje z več dotiki hkrati, kar pomeni, da lahko uporabljamo na zaslonu npr. dva prsta za povečavo izbranega dela...
- Prosto nastavljiv meni z ikonami;
- Nastavitve in nadzorne funkcije so razdeljene na aplikacije za lažji dostop operaterja;
- Aplikacija J-Assist - vodena podpora za pravilno nastavitev novega orodja;
- Aplikacija Custom I/O - Vhodi in izhodi po meri: integrirani PLC z naprednimi funkcijami upravljanja vhodov/izhodov
- Aplikacija Zgodovina - Shranjevanje vseh sprememb parametrov / alarmov / načinov delovanja;
- "J-Support" aplikacija, ki na podlagi zgodovine vaših parametrov obratovanja predvidi in predlaga vzdrževalne aktivnosti oz. menjave delov.
- Energijski monitor (prikaz porabe energije) in Eco način delovanja;
- Uporabniški priročnik (v angleščini) na zaslonu;
- Aplikacija za arhiviranje do 300 orodij, ki jih je mogoče izvoziti na USB.
- Memo pogojev parametrov brizganja z možnostjo shranjevanja slik izdelka, parametrov za periferne naprave, ročnih zapiskov dodanih na zaslonsko stran...
- Nadzor glavnih gibov stroja s fizičnimi 3-položajnimi stikali - praktičnost in varnost uporabe za operaterja;
- Pomožne funkcije imajo osvetljene membranske tipke;
- Vhod za USB in Ethernet.

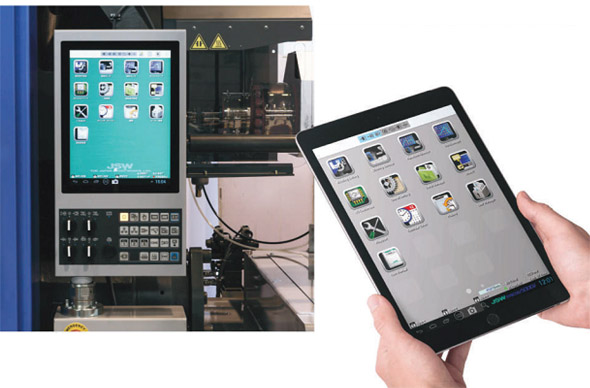

Krmilnik na osnovi sistema Android omogoča opcijsko povezavo s tablico.
