TP transportni trakovi s plastičnimi lamelami

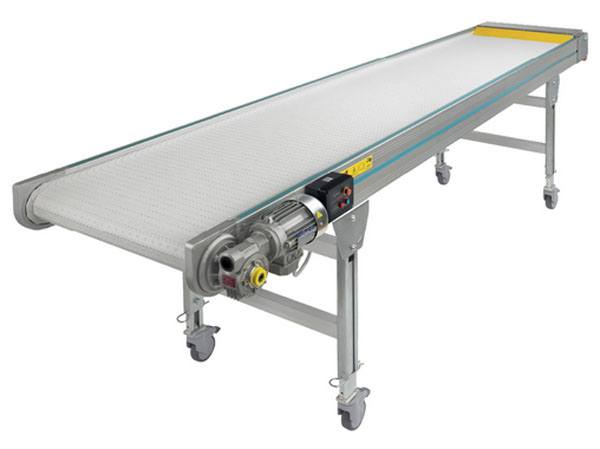

PA TP - Ravni transportni trak s plastično tekalno površino
Za transport vročih izdelkov ali ostrih izdelkov ali izdelkov z več olja na površini.
Za izdelke z močnim elektrostatičnim nabojem.
Olajša hlajenje izdelkov.
- Konstrukcija iz anodiziranega aluminija, s stranskimi robovi višine 60mm.
- Plastični trak iz ojačanega PA6.
- Uporabna širina transportnega traku od 175mm do 775mm.
- Dolžina do 5m, višina od min 300 do maks 2000mm.
- Standardna hitrost 6,5m/min. Možnost izbire druge hitrosti ali krmiljenja s frekvenčnim regulatorjem.
- Standardne letvice višine 35 ali 45mm.
- Stranski robovi lamel se ob vrtenju okrog valja prekrijejo, tako da izdelki ne morejo priti med lamele in jih poškodovati:

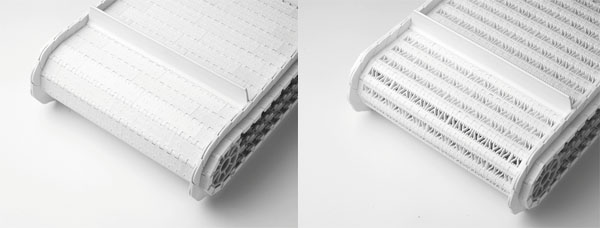

Trak je lahko v standardni obliki ali v posebni obliki s perforacijo, ki je namenjena za hlajenje izdelkov.
TRANSPORTNI TRAKOVI ZA HLAJENJE
V primeru traku s peforiranimi lamelami je možno nad trak prigraditi tudi tunel z ventilatorji za hlajenje izdelkov.

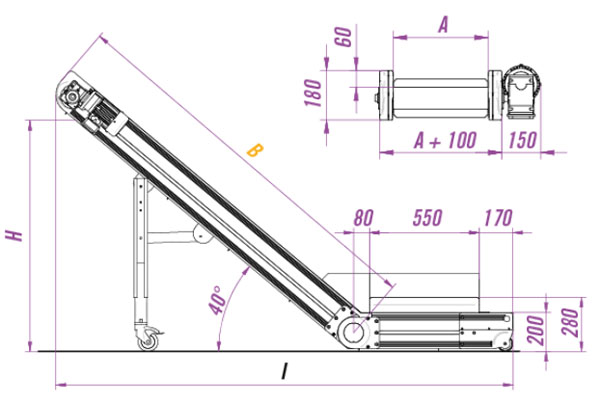

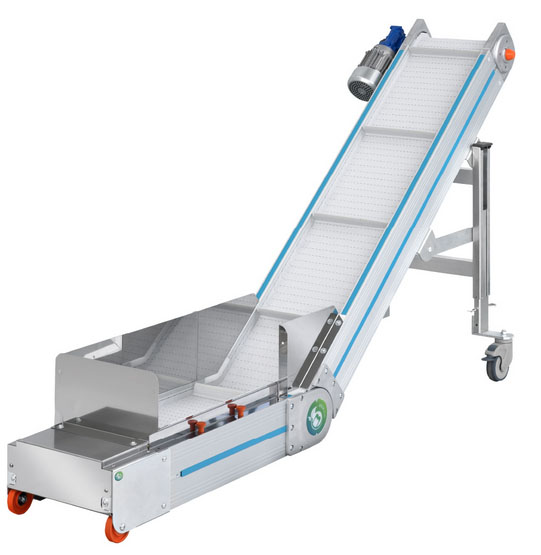

CP TP - Plastični lamelni transportni trak L oblike
- Konstrukcija iz anodiziranega aluminija, s stranskimi robovi višine 60mm.
- Standardne letvice na 400mm, višine 35 ali 45mm. Površina lamel rahlo groba za boljši oprijem.
- Plastični trak iz ojačanega PA6.
- Standardna hitrost 6,5m/min. Možnost izbire druge hitrosti ali krmiljenja s frekvenčnim regulatorjem.
- Stranski robovi lamel se ob vrtenju okrog valja prekrijejo, tako da izdelki ne morejo priti med lamele in jih poškodovati.
Mod |
A [mm] |
B [mm] |
H (40°) [mm] |
I(40°) [mm] |
CP-TP 0 |
175 |
1500 |
850 |
2000 |
CP-TP 1 |
275 |
1500 |
850 |
2000 |
CP-TP 2 |
375 |
1800 |
1050 |
2200 |
CP-TP 3 |
475 |
2000 |
1150 |
2350 |
CP-TP 4 |
575 |
2000 |
1150 |
2350 |
Transporterje je dimenzijsko možno prilagoditi željam kupca!

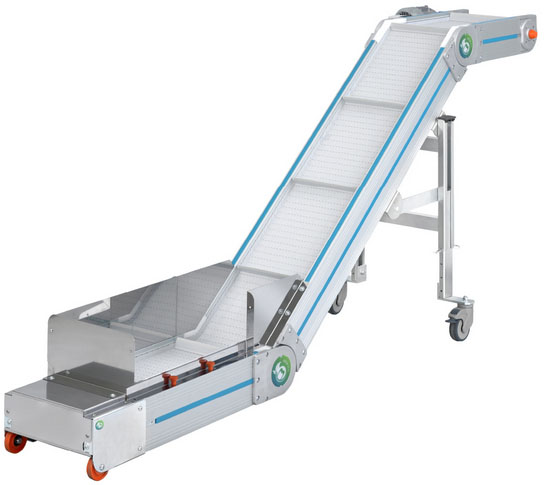

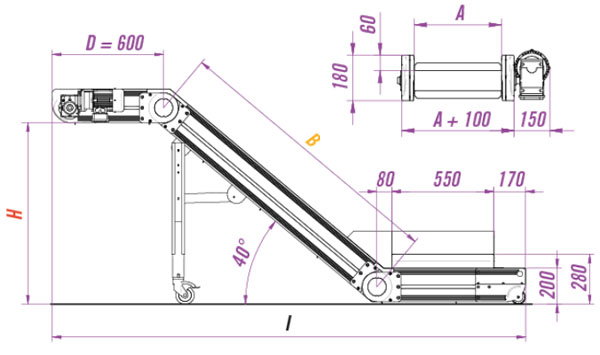

CPT TP - Plastični lamelni transportni trak Z oblike
- Konstrukcija iz anodiziranega aluminija, s stranskimi robovi višine 60mm.
- Standardne letvice na 400mm, višine 35 ali 45mm. Površina lamel rahlo groba za boljši oprijem.
- Plastični trak iz ojačanega PA6.
- Standardna hitrost 6,5m/min. Možnost izbire druge hitrosti ali krmiljenja s frekvenčnim regulatorjem.
- Stranski robovi lamel se ob vrtenju okrog valja prekrijejo, tako da izdelki ne morejo priti med lamele in jih poškodovati.
Mod |
A [mm] |
B [mm] |
H (40°) [mm] |
I(40°) [mm] |
CPT-TP 0 |
175 |
1500 |
950 |
2550 |
CPT-TP 1 |
275 |
1500 |
950 |
2550 |
CPT-TP 2 |
375 |
1800 |
1150 |
2800 |
CPT-TP 3 |
475 |
2000 |
1250 |
3000 |
CPT-TP 4 |
575 |
2000 |
1250 |
3000 |
Transporterje je dimenzijsko možno prilagoditi željam kupca!
Primeri uporabe

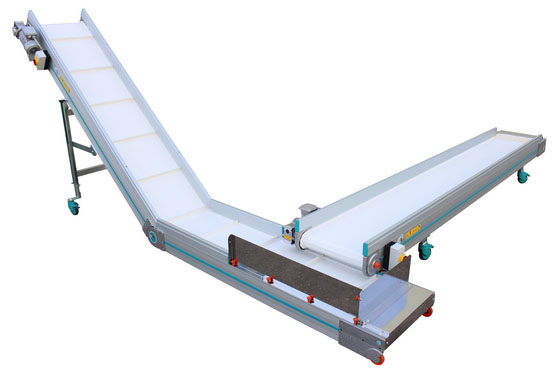

Trakovi pod strojem za izdelavo pihanih izdelkov (blow moulding):
V primeru višjih temperatur ali večjih obremenitev imamo na voljo tudi kovinske lamelne trakove.
