EXA

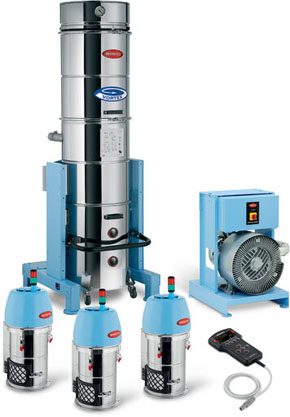

Exa mini centralni sistem nadomešča posamezne sesalce na strojih, tako da lahko z eno trifazno črpalko polnimo do 6 vakuumskih sprejemnikov na 6 strojih, vsakega s svojim materialom.


Vakuumski sprejemniki so enaki kot sesalci na strojih, le da nimajo notri eno faznega motorja, ampak ventil za vakuum in krmiljenje za komunikacijo s trifazno vakuumsko črpalko.
Proizvodnja je tišja (črpalka je običajno v sosednjem prostoru), in čistejša,
saj odstranimo prah iz proizvodnje (ves prah gre do centralnega filtra pred 3 fazno črpalko).

Ko npr. stroj št. 2 potrebuje material, po kablu to sporoči črpalki, ta se vključi, naredi vakuum in posesa material na ta stroj. Granulat se vleče na stroj št 2 po materialni cevi iz posode ob stroju ali preko inox cevi iz prostora z materiali.
Za njim potrebuje material npr stroj št 6. Zopet se prižge vakuumska črpalka, tokrat je odprt ventil v sprejemniku št 6, tako da tokrat stroj 6 dobi svoj granulat iz posode/sušilnika ob stroju ali iz prostora z materiali.

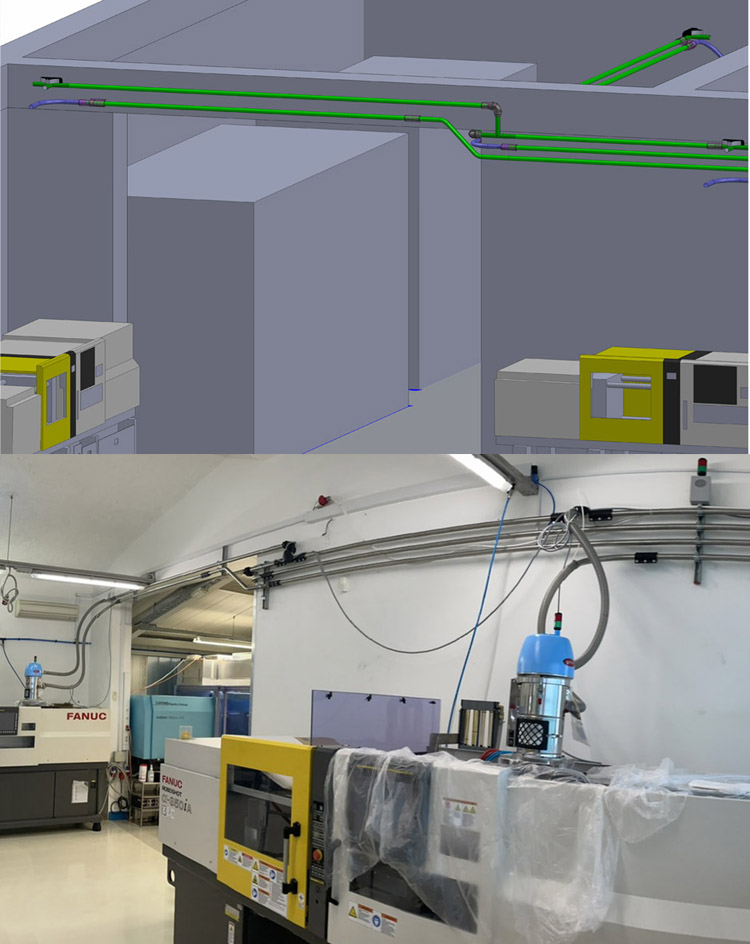

Vsak stroj ima tako poleg skupne vakuumske cevi še svojo kratko gibljivo antistatično ali fiksno inox materialno cev, po kateri dobiva svoj granulat.
Če potrebujete tudi mlevec, se sprejemniku doda ventil za sesanje mlevca oz. druge komponente.

Enostavna postavitev:

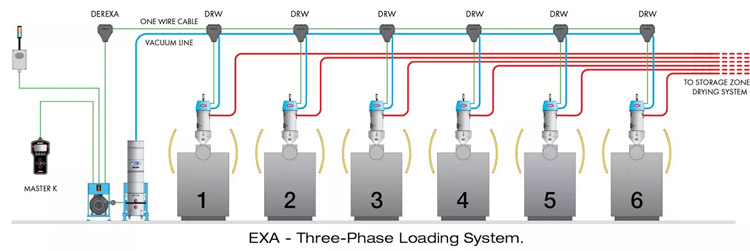

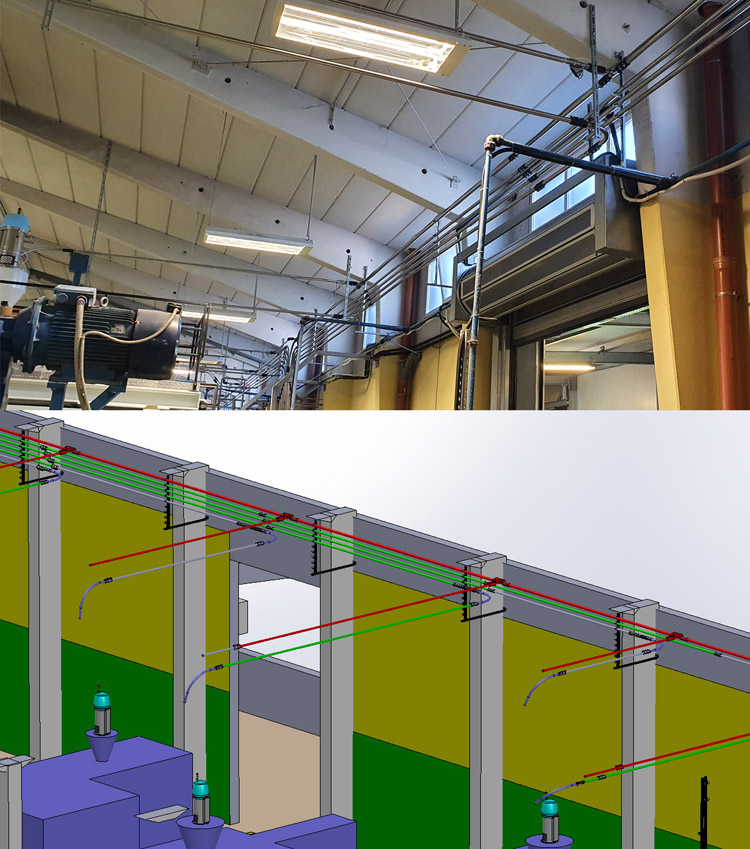

Vse kar potrebujemo je, da potegnemo vakuumsko cev od črpalke do strojev  (modro na spodnji sliki), ter zraven 1 kabel - One Wire (zeleno na spodnji sliki), po katerem komunicirajo sprejemniki s črpalko. Kabel in vakuumsko cev po potrebi enostavno podaljšujemo do naslednjih strojev.
Vsak stroj vleče svoj material iz posod ob stroju, ali preko cevi iz prostora z materiali (rdeče na sliki).

Sprejemnik na stroju nima filtra (kot ga poznate pri enofaznem sesalcu), ampak inox mrežni filter. Granule ne morejo skozi mrežico in padejo v stroj, prah gre pa skozi mrežico in potuje po vakuumski cevi ven iz proizvodnje v centralni filter pred 3 fazno vakuumsko črpalko. Tako se znebite prahu v proizvodnji.
Ker so Moretto sprejemniki dovolj široki, je mrežni filter večji in se prah lepše ločuje od granul!
Na centralnem filtru pred vakuumsko črpalko odpnete posodo filtra in stresete prah ven.

Po končanem sesanju črpalka še nekaj časa (45 sek) deluje v prostem teku (se ohlaja) in takoj postreže naslednji sprejemnik (stroj), če v času prostega teka pride iz drugega stroja do zahtevka po materialu. Če v času prostega teka ni zahteve po novem polnjenju, se črpalka ustavi.

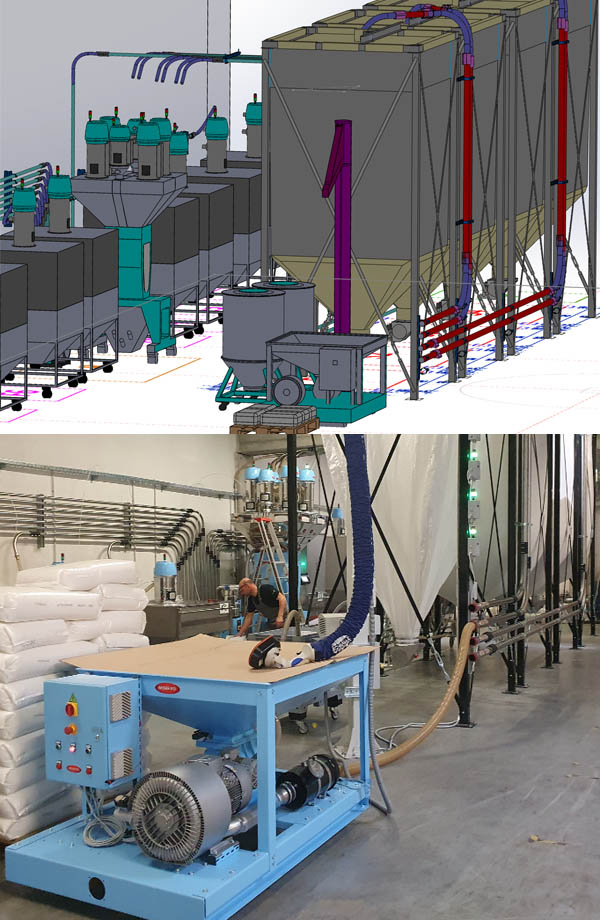

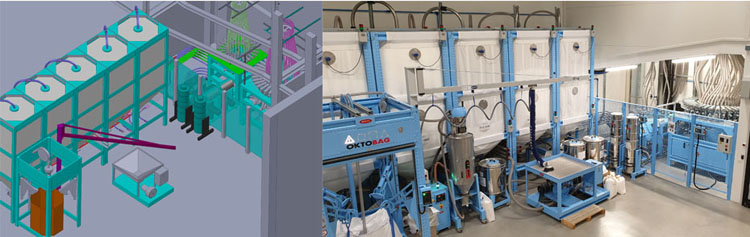

Sisteme načrtujemo od 3D modela in zmontiramo na ključ do zagona in poprodajne podpore.
Smo edini, ki z latno razvito napravo tudi testiramo tesnost postavljenih cevi.

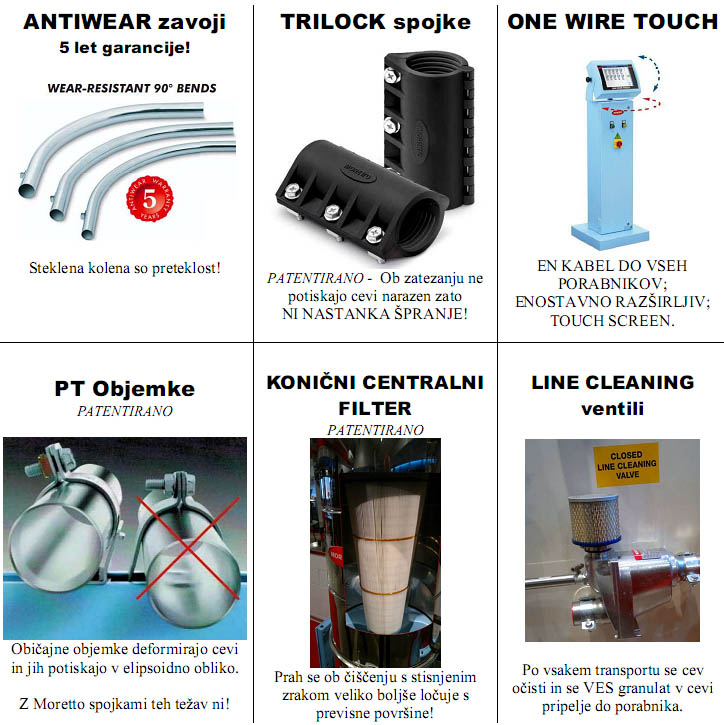

Ker uporabljamo Moretto Trilock patentirane spojke med cevmi, med cevmi ni reže!
Oglejte si youtube video delovanja Trilock spojk.
V Sloveniji nam deluje preko 20 centralnih sistemov, preko njih sesamo tudi 750 kg granulata na uro!

Centralni sistemi

Ko potrebujete transportni sistem za več kot 6 strojev, nadgradimo EXA sistem v pravi centralni sistem.
Dodamo OneWire strežnik, ter tako krmilnimo do 80 strojev in do 8 črpalk.
Dodamo lahko tudi ročne ali avtomatske postaje za spojitev virov materialov s stroji. Dodamo tudi info panele ter povežemo sistem v Mowis programski sistem s katerim lahko nadzorujemo, krmilimo in dokumentiramo proizvodnjo za audit preglede.
Npr: kdaj je bil kateri material dostavljen na kateri stroj, pri kateri temperaturi je bil takrat sušen...

Materiale lahko sesate na stroj iz posode ob stroju ali preko inox cevi iz prostora za materiale,
ter si tako uredite proizvodnjo in logistiko.

ONE WIRE sistem enostavno preko enega kabla podaljšujemo do naslednjih strojev;
gre za zelo zanesljiv sistem s preko 5000 inštalacijami!
One Wire Touch strežnik ima 10" touch zaslon z enostavnim grafičnim vmesnikom za enostavno upravljanje.

Razdelilne postaje

Če želimo več različnih materialov pripeljati do različnih strojev, potrebujemo razdelilno postajo.

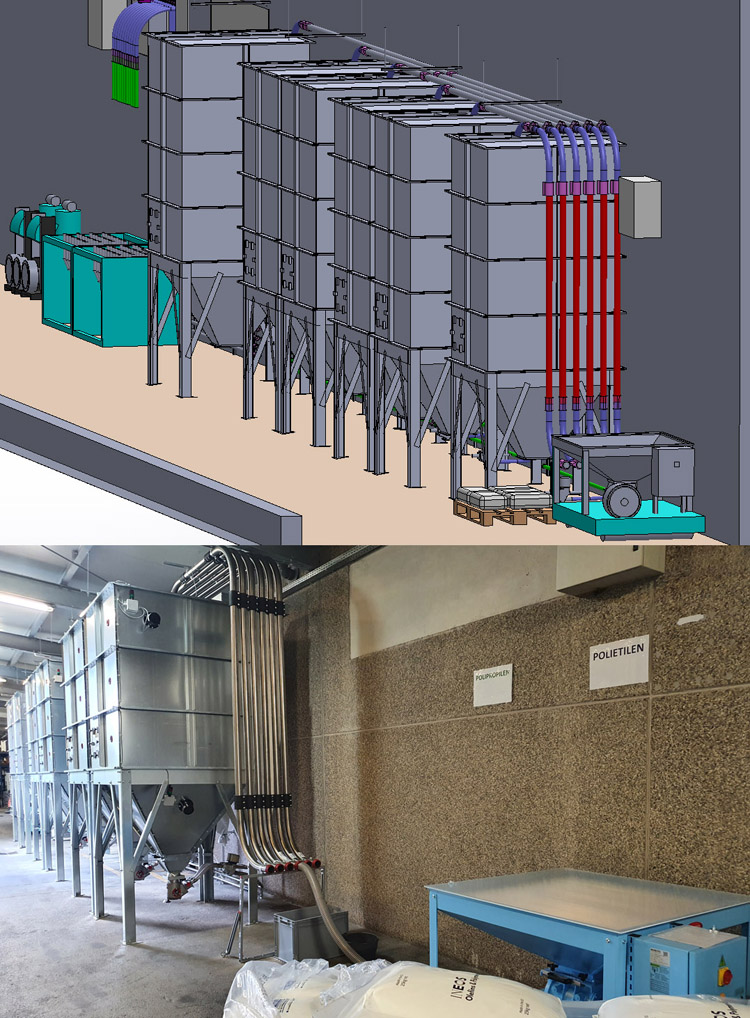

Razdelilna postaja poveže cevi, ki pridejo iz virov materialov (silosi, big bagi, oktabini, posode)
s cevmi ki pripadajo posameznemu stroju. Ko se vzpostavi vakuum se po spojeni cevi izbrani material pretransportira od vira materiala do izbranega stroja.

To lahko naredimo z ročnimi postajami, kjer moramo ročno sklopiti cevi:

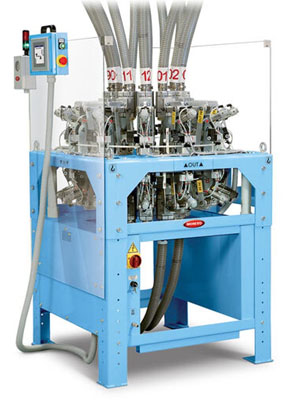

ali to naredimo z avtomatsko razdelilno postajo Dolphin (patentirano) za 12, 24 ali 36 strojev.
Dolphin avtomatska razdelilna postaja poveže kateri koli vir granulata s katerim koli strojem.
Iz seznama le izberemo material, ki se dela na izbranem orodju, in ko bo ta stroj potreboval material, se bosta na Dolphin postaji povezali zgoraj roka tega stroja in spodaj roka tega materiala.

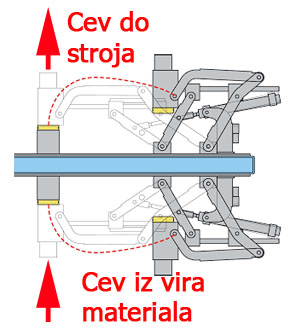

Roke so postavljene v krogu spodaj in zgoraj , izbrani roki se iztegneta v sredino, da se izbrani granulat presesa na izbrani stroj.

Npr: Stroj 5 potrebuje črni ABS. Skleneta se zgoraj roka stroja št.5 in spodaj roka št.1 črnega ABS, ter se ta material pretransportira na stroj 5.
Nato se roki razkleneta in se ob zahtevku stroja 13 po transparentnem PC skleneta
zgoraj roka 13(stroj 13) in spodaj roka 2 (prozorni PC).
Dolphin je edina avtomatska razdelilna postaja na trgu,
kjer v transparentnem granulatu ne boste imeli sledi barvnega granulata, ki se je transportiral prej.
Zakaj? Ker je skupni del med zgornjo in spodnjo roko le 10cm verikalne brušene inox cevi in ni možnosti kontaminacije.

Oglejte si video delovanja tukaj.

Posamezne roke v avtomatskih razdelilnih postajah,
ki smo jih postavili v Sloveniji, so naredile že več kot 300000 gibov!

Črpalke in napredni filtri

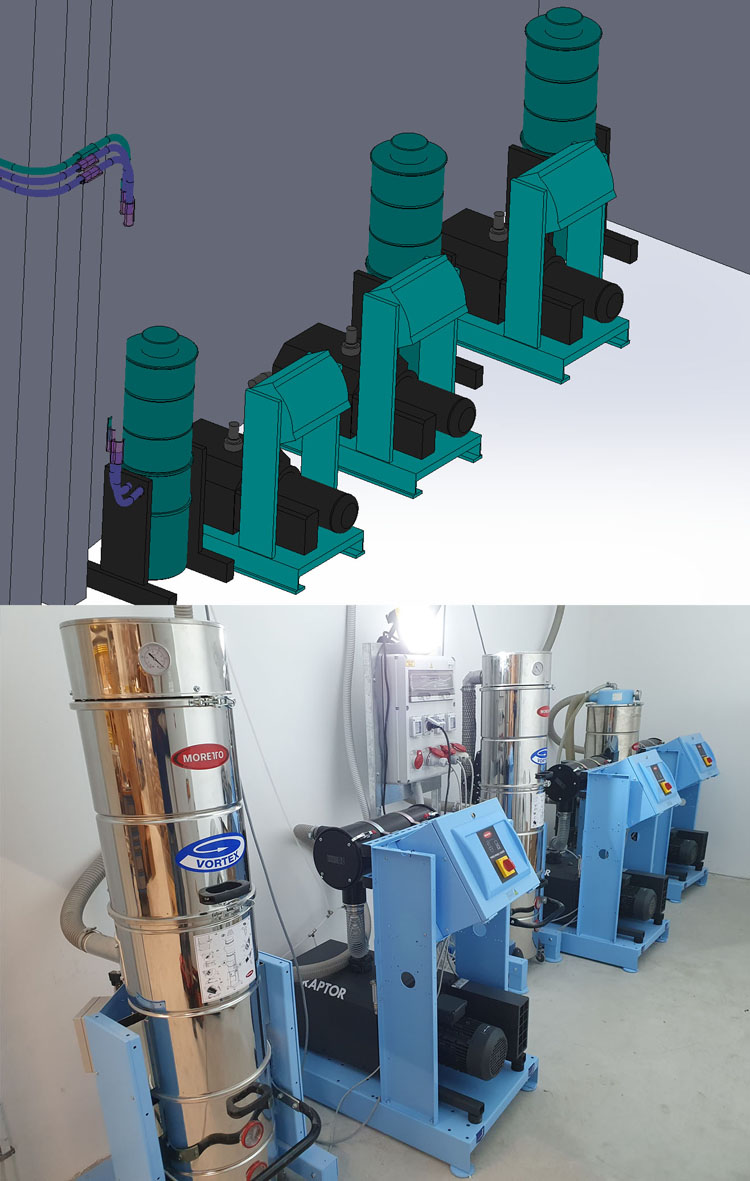

Vgrajujemo dva tipa pametnih Moretto črpalk: klasične s turbino ter čeljustne. Čeljustne črpalke so dražje, vendar vzpostavijo višji vakuum in je zaradi tega transport boljši. Vse črpalke imajo krmilnik, ki po enem (One Wire) kablu komunicira z vakuumskimi sprejemniki, pobira njihova naročila za material ter kreira vrsto naročil po principu FIFO. Obenem krmili ventile za čiščenje cevi.

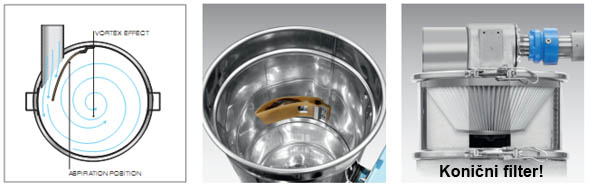

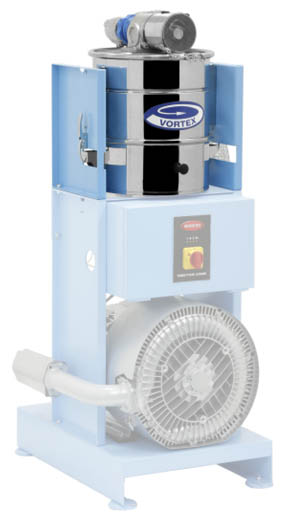

Za manjše sisteme je filter vgrajen nad črpalko, da ne zaseda dodatnega prostora, za večje sisteme pa je filter samostojen. Tako večji kot manjši filtri so konični (Moretto patentirano), da se prah nabira na previs in se tako filter lepo samodejno čisti.

Vsi filtri so tudi dvostopenjski z "vortex" efektom. To pomeni, da se prah najprej ciklonsko ločuje, šele nato se drobnejši delci po sredini ciklona dvignejo navzgor do koničnega filtra.

Filtri imajo ventil za samodejno čiščenje filtra ter tudi ventil za Bypass, s katerim se po končanem ciklu črpalka ohlaja v prostem teku ter obenem v takem stanju čaka na morebitni novi zahtevek za material kakšnega od strojev.
